تیوب رادیولوژی

تیوب رادیولوژی

مسلما با دستگاه سی تی اسکن آشنایی دارید و می دانید که این دستگاه برای آنالیز سلامتی بدن بیماران مختلف استفاده می شود. این دستگاه که با منعکس کردن اشعه ایکس به بدن بیماران کار می کند، قطعات مختلفی دارد که موجب افزایش بهره وری و امنیت در این دستگاه می شوند.

یکی از این قطعات که اهمیت بسیار زیادی دارد، تیوب اشعه ایکس یا تیوب مولد اشعه است. این محصول در بخشی از دستگاه قرار می گیرد که اشعه ایکس از آن ساطع خواهد شد و وظیفه کنترل این اشعه را به عهده دارد.

تیوب رادیولوژی چیست؟

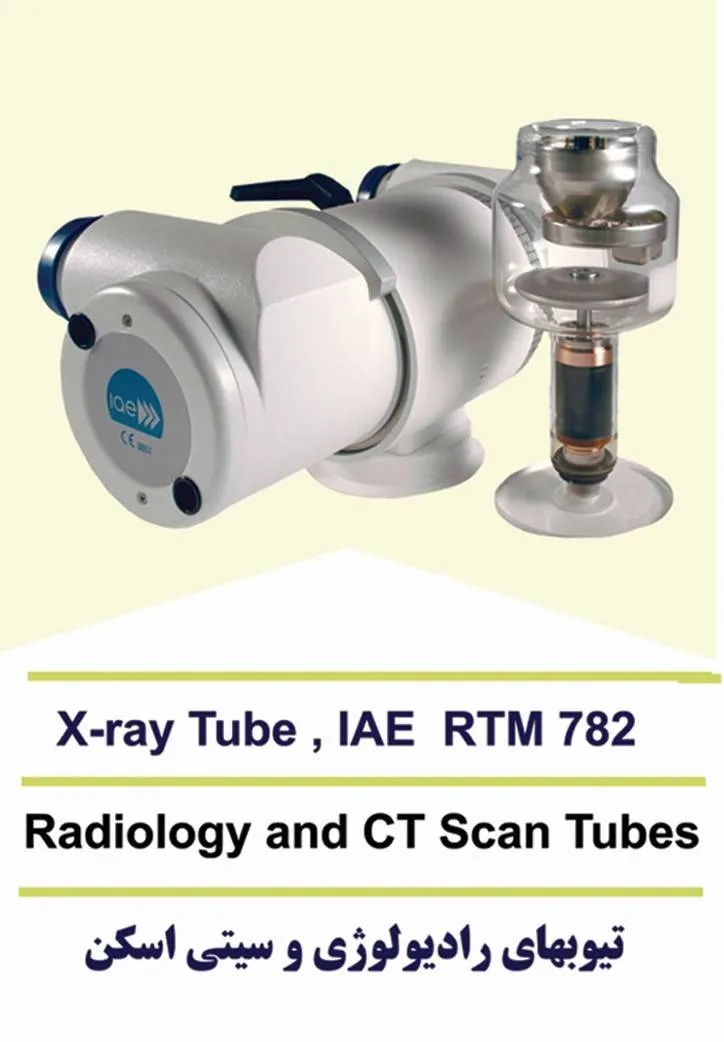

تیوب رادیولوژی (X-ray tube) دستگاهی است که در سیستم‌های تصویربرداری پزشکی برای تولید پرتوهای ایکس استفاده می‌شود. این پرتوها از بدن عبور کرده و تصاویر داخلی آن را بر روی فیلم یا سنسور دیجیتال ثبت می‌کنند. تیوب رادیولوژی از دو الکترود اصلی، کاتد و آند، تشکیل شده است. کاتد الکترون‌ها را تولید می‌کند و آند، که معمولاً از مواد با عدد اتمی بالا مانند تنگستن ساخته شده است، الکترون‌ها را متوقف کرده و پرتوهای ایکس را تولید می‌کند.

اجزای اصلی تیوب رادیولوژی

1. کاتد (Cathode): شامل فیلامان‌هایی است که با عبور جریان الکتریکی گرم شده و الکترون‌ها را تولید می‌کنند.

2. آند (Anode): سطحی فلزی است که الکترون‌ها به آن برخورد کرده و انرژی جنبشی آن‌ها به پرتوهای ایکس تبدیل می‌شود.

3. محفظه خلأ: تیوب درون یک محفظه خلأ قرار دارد تا از برخورد الکترون‌ها با مولکول‌های هوا جلوگیری شود و کارایی تیوب افزایش یابد.

4. روتور و استاتور: برای چرخاندن آند در تیوب‌های آند چرخان استفاده می‌شوند، که به توزیع یکنواخت حرارت و افزایش عمر تیوب کمک می‌کند.

انواع تیوب‌های رادیولوژی

1. تیوب‌های آند ثابت: در این نوع، آند ثابت است و برای کاربردهای با بار کاری پایین مانند تصویربرداری دندان‌پزشکی استفاده می‌شود.

2. تیوب‌های آند چرخان: آند در این تیوب‌ها می‌چرخد تا حرارت تولید شده را بهتر توزیع کند، مناسب برای کاربردهای با بار کاری بالا مانند تصویربرداری سی‌تی اسکن.

3. تیوب‌های دو کانونی: دارای دو نقطه کانونی با اندازه‌های مختلف هستند که امکان تنظیم کیفیت تصویر و دوز تابش را فراهم می‌کنند.

ویژگی‌های مهم در انتخاب تیوب رادیولوژی

• ظرفیت گرمایی آند: تیوب باید توانایی تحمل حرارت تولید شده در حین عملکرد را داشته باشد.

• اندازه نقطه کانونی: نقطه کانونی کوچکتر تصاویر با وضوح بالاتر تولید می‌کند، اما حرارت بیشتری نیز تولید می‌شود.

• سرعت چرخش آند: آندهای با سرعت چرخش بالا حرارت را بهتر توزیع می‌کنند و عمر تیوب را افزایش می‌دهند.

• نوع خنک‌کننده: برخی تیوب‌ها از خنک‌کننده‌های روغنی یا آبی برای کاهش دمای آند استفاده می‌کنند.

نگهداری و افزایش عمر تیوب رادیولوژی

1. پیش‌گرمایش فیلامان: قبل از استفاده از تیوب، فیلامان باید به آرامی گرم شود تا از شوک حرارتی جلوگیری شود.

2. اجتناب از بار کاری بیش از حد: استفاده مداوم و بدون وقفه از تیوب می‌تواند به افزایش حرارت و کاهش عمر آن منجر شود.

3. خنک‌سازی مناسب: اطمینان از عملکرد صحیح سیستم‌های خنک‌کننده برای جلوگیری از افزایش دمای آند ضروری است.

4. بازرسی دوره‌ای: بررسی منظم تیوب برای شناسایی علائم سایش یا خرابی و تعویض به موقع آن‌ها.

کاربردهای تیوب رادیولوژی در پزشکی

• تصویربرداری تشخیصی: مانند رادیوگرافی ساده، ماموگرافی و فلوروسکوپی.

• تصویربرداری سی‌تی اسکن: که نیاز به تیوب‌های با ظرفیت بالا و آند چرخان دارد.

• درمان‌های پرتویی: در برخی روش‌های درمانی مانند پرتودرمانی، از تیوب‌های خاص برای تولید پرتوهای ایکس استفاده می‌شود.

نکات ایمنی در استفاده از تیوب رادیولوژی

• محافظت از پرتو: استفاده از شیلدهای سربی برای محافظت از بیماران و کارکنان در برابر پرتوهای غیرضروری.

• تنظیم دوز تابش: تنظیم مناسب پارامترهای دستگاه برای کاهش دوز تابش به حداقل ممکن.

• آموزش کارکنان: اطمینان از آموزش مناسب تکنسین‌ها و پزشکان در استفاده ایمن و مؤثر از دستگاه‌های رادیولوژی.

نتیجه‌گیری

تیوب رادیولوژی یکی از اجزای حیاتی در سیستم‌های تصویربرداری پزشکی است که نقش مهمی در تشخیص و درمان بیماری‌ها ایفا می‌کند. انتخاب مناسب، نگهداری صحیح و استفاده ایمن از تیوب می‌تواند به بهبود کیفیت تصاویر، افزایش عمر دستگاه و کاهش خطرات پرتوگیری کمک کند.
