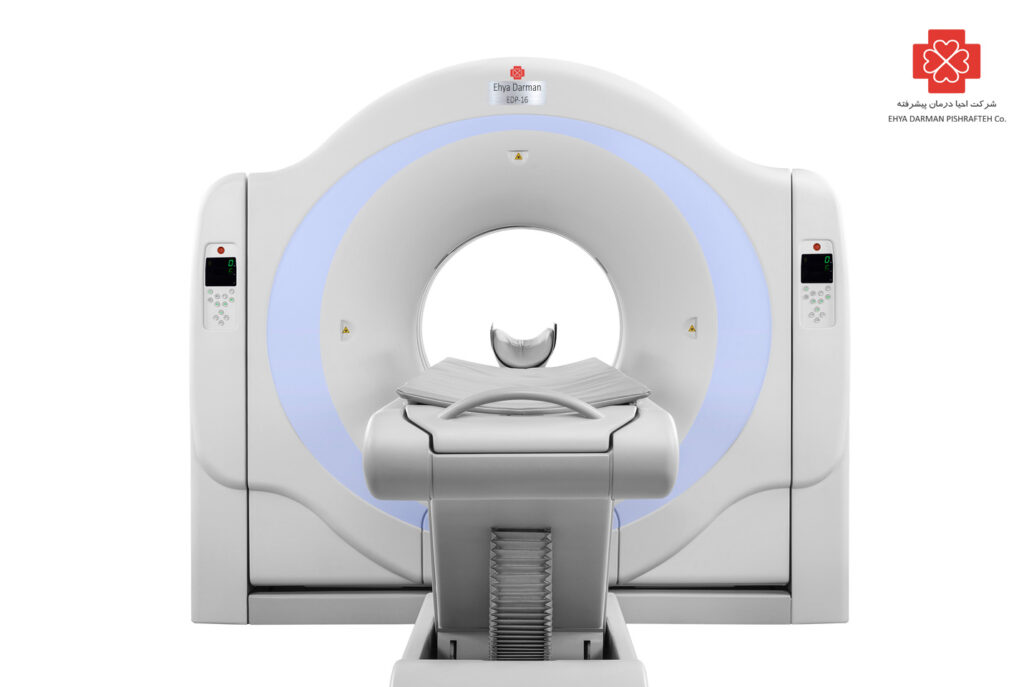

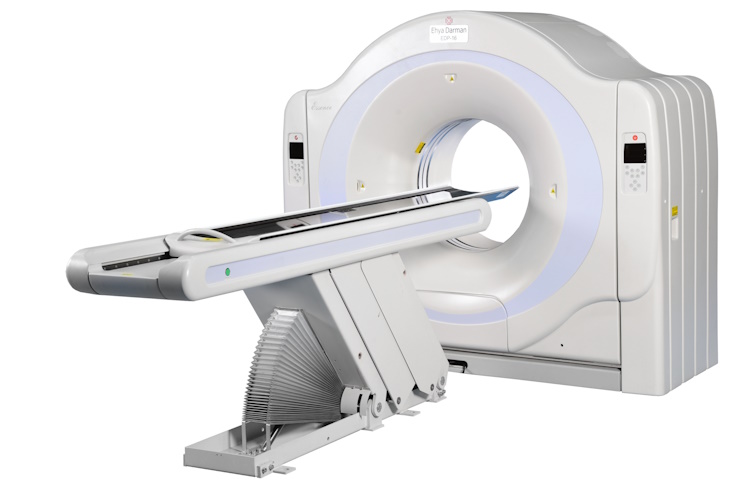

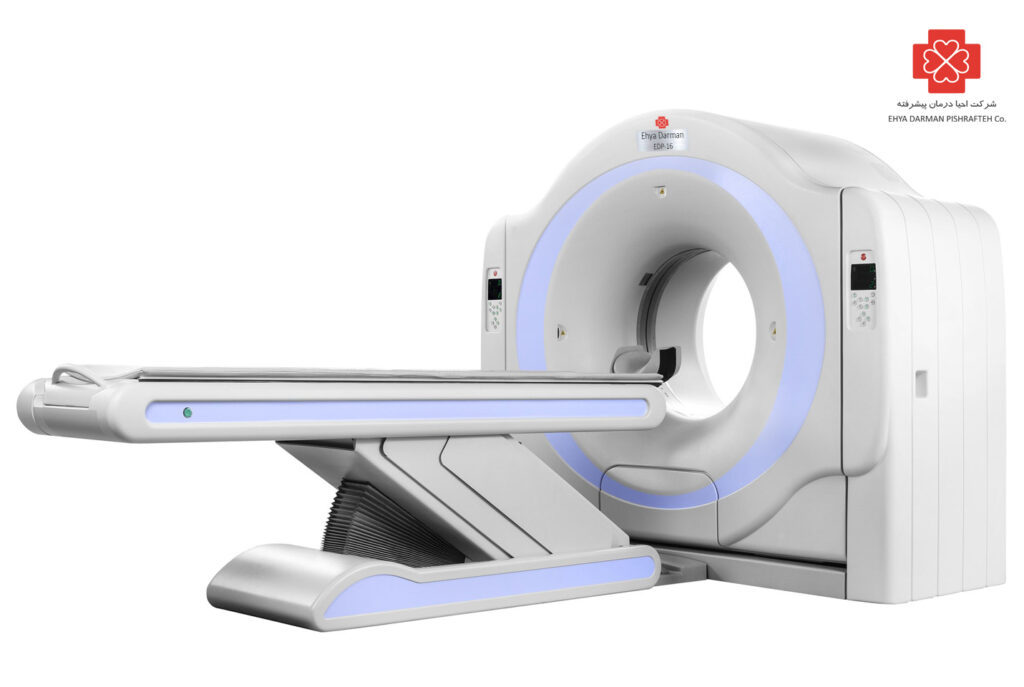

دستگاه سی تی اسکن EDP-16

دستگاه سی تی اسکن EDP-16 یک دستگاه تصویربرداری پزشکی با تکنولوژی بسیار پیشرفته و استراتژیک میباشد که توسط شرکت احیا درمان پیشرفته بصورت دانش بنیان در ایران تولید میشود.دستگاه سی تی اسکن EDP-16دارای تیوب و ژنراتور با ظرفیت حرارتی 5.3MHU، توان خروجی ژنراتور 50KW، محدوده ولتاژ خروجی 80، 100، 120، 140 KV، محدوده جریان خروجی ژنراتور 10 – 420 mA و مدت زمان اسکن پیوسته در 100 ثانیه.کنسول این دستگاه می تواند 12 تصویر را در یک ثانیه بازسازی کند و ابعاد ماتریس بازسازی آن 1024×1024 بوده که قابلیت نرم افزاری سیستم تنظیم اتوماتیک mA را دارد.

دستگاه سی تی اسکن EDP-16 یکی از پیشرفته‌ترین تجهیزات تصویربرداری پزشکی است که با بهره‌گیری از فناوری‌های نوین، تصاویری با کیفیت بالا و دقت بی‌نظیر ارائه می‌دهد. این دستگاه با طراحی مدرن و امکانات متنوع، پاسخگوی نیازهای مختلف در حوزه‌های تشخیصی و درمانی می‌باشد.

ویژگی‌های برجسته دستگاه سی تی اسکن EDP-16

۱. کیفیت تصویر عالی

دستگاه سی تی اسکن EDP-16 با استفاده از فناوری‌های پیشرفته در سیستم‌های آشکارساز و بازسازی تصویر، تصاویری با وضوح بالا و جزئیات دقیق فراهم می‌کند. این ویژگی امکان تشخیص دقیق‌تر و سریع‌تر بیماری‌ها را برای پزشکان فراهم می‌سازد.

۲. سرعت بالا در تصویربرداری

با قابلیت اسکن 16 برش در هر چرخش، EDP-16 می‌تواند در مدت زمان کوتاهی نواحی وسیعی از بدن را اسکن کند. این سرعت بالا در تصویربرداری، زمان انتظار بیماران را کاهش داده و بهره‌وری کلینیک یا بیمارستان را افزایش می‌دهد.

۳. طراحی ارگونومیک و کاربرپسند

طراحی جمع‌وجور و ارگونومیک دستگاه سی تی اسکن EDP-16 ، فضای کمتری را اشغال کرده و نصب و راه‌اندازی آن را در محیط‌های مختلف آسان می‌سازد. همچنین، رابط کاربری ساده و قابل فهم، استفاده از دستگاه را برای تکنسین‌ها و پزشکان تسهیل می‌کند.

۴. کاهش دوز تابش

دستگاه سی تی اسکن EDP-16 با بهره‌گیری از فناوری‌های کاهش دوز تابش، میزان اشعه دریافتی توسط بیماران را به حداقل می‌رساند، بدون اینکه کیفیت تصویر کاهش یابد. این ویژگی به‌ویژه برای بیماران حساس مانند کودکان و زنان باردار اهمیت ویژه‌ای دارد.

۵. قابلیت‌های نرم‌افزاری پیشرفته

نرم‌افزارهای پیشرفته همراه با EDP-16، امکانات متنوعی مانند بازسازی سه‌بعدی تصاویر، تحلیل‌های کمی و کیفی، و ابزارهای تشخیصی دقیق را در اختیار کاربران قرار می‌دهد. این امکانات به پزشکان کمک می‌کند تا تصمیم‌گیری‌های درمانی بهتری اتخاذ کنند.

کاربردهای بالینی دستگاه سی تی اسکن EDP-16

دستگاه سی تی اسکن EDP-16 در حوزه‌های مختلف پزشکی کاربرد دارد، از جمله:

• تصویربرداری مغز و اعصاب: تشخیص تومورها، خونریزی‌ها و سایر اختلالات مغزی.

• تصویربرداری قفسه سینه: ارزیابی بیماری‌های ریوی، عفونت‌ها و تومورها.

• تصویربرداری شکم و لگن: بررسی اندام‌های داخلی مانند کبد، کلیه‌ها و مثانه.

• تصویربرداری عروقی: ارزیابی عروق خونی و تشخیص انسدادها یا آنوریسم‌ها.

• تصویربرداری ارتوپدی: بررسی استخوان‌ها و مفاصل برای تشخیص شکستگی‌ها یا بیماری‌های مفصلی.

• • دارای گانتری با قطر دهانه 720mm و میزان زاویه 30 درجه.
• • دارای تیوب و ژنراتور با ظرفیت حرارتی 5.3MHU، توان خروجی ژنراتور 50KW، محدوده ولتاژ خروجی 80، 100، 120، 140 KV، محدوده جریان خروجی ژنراتور 10 – 420 mA و مدت زمان اسکن پیوسته در 100 ثانیه.
• • دارای تعداد 32 ردیف دتکتور که هر دتکتور تعداد 21504 المان دتکتور و محدوده پوشش هر دتکتور 20mm می باشد.

اساس تشکیل تصویر در یک دستگاه سی تی اسکن، میزان تضعیف اشعه در حین عبور از بدن بیمار است. در این راستا باریکه نازکی از اشعه ایکس (مانند باریکه اشعه لیزر) به اندام بیمار تابانده می‌شود. این اشعه از تمامی بافت‌هایی که سر راه آن قرار دارند عبور می‌کند و مقداری از آن که از طرف مقابل اندام خارج می‌شود توسط دتکتور یا آشکارسازهای حساسی دریافت می‌شود. با بازسازی این تصاویر امکان تهیه تصاویر مقطعی از بدن بیمار وجود دارد که در حوزه تشخیصی می‌تواند مورد استفاده قرار گیرد. سی ‌تی اسکن ‌مولتی ‌اسلایس، سی ‌تی‌اسکن مخصوصی است که با داشتن ردیف دتکتورهای چندتایی، می‌تواند به طور هم زمان از طریق اسلایس‌های متفاوت دور نواحی مختلف بدن، داده‌های توموگرافی تهیه نماید و دستگاه سی تی اسکن 16 اسلایس به معنای این است که می‌تواند با هر بار چرخش گانتری در طول زوایای بین 0 تا 360 درجه 16 تصویر به صورت هم زمان ثبت و بازسازی نماید و علاوه بر تصویربرداری به صورت Axial یا محوری در تمامی زوایا امکان تصویربرداری به صورت اسپیرال نیز وجود دارد. در این دستگاه ممنوعیت سنی برای بیماران وجود ندارد و فقط کارشناسان باید با توجه به ناحیه تصویربرداری و سن بیمار از تنظیماتی استفاده کنند که حتی الامکان دز جذبی بیمار کاهش یابد. بعد از قرارگیری صحیح بیمار، امکان انتخاب پارامترهای مورد نظر برای تصویربرداری از بیمار از طریق واسط کاربری وجود خواهد داشت. هنگامی که تصویربرداری آغاز می‌شود، با اکسپوز اشعه از تیوب اشعه ایکس، گانتری دور بیمار شروع به چرخش می‌کند. دتکتورها اشعه ‌ایکس تضعیف شده بعد از عبور از بدن بیمار را جمع‌آوری نموده وتبدیل به سیگنال‌های الکتریکی می‌کنند. سپس سیستم دریافت داده (Data Acquisition System) سیگنال‌های الکتریکی را دریافت و تبدیل به سیگنال‌های دیجیتال نموده که به آنها داده‌ای خام یا Raw Data گفته می‌شود. این داده‌ها از طریق کامپیوتر دریافت شده و با اعمال تکنیک‌های بازسازی تصویر، تصاویر بازسازی شده روی صفحه کامپیوتر قابل مشاهده خواهد بود. به علاوه، این تصاویر را می‌توان روی فیلم پرینت گرفت و یا با فرمت DICOM ذخیره و از طریق CD یا DVD یاHard Disk نگهداری نمود. تخت کامل دستگاه سی تی اسکن: وظیفه ی واحد الکترونیک تخت حرکت دادن و کنترل تخت در دو جهت x و z به صورت سنکرون با حرکت گنتری است. این واحد برای ارتباط با گنتری از برد UCOM استفاده میکند. جهت کنترل و مانیتور حرکت تخت از برد Motion و برای فرمان دادن به موتور عمودی از برد Actuator استفاده می کند. در برد Motion از یک FPGA SPARTAN3 به عنوان پردازنده استفاده شده است. دلیل این انتخاب داشتن I/O های بسیار بیشتر و همچنین امکان پردازش موازی و مستقل از هم سیگنال های حرکت عمودی و افقی بوده است. در برد UCOM از یک عدد میکروکنترلر ARM شرکت Atmel استفاده شده است. دلیل استفاده از پروسسوری تقریبا ساده این بوده است که این CPU هیچ گونه پردازش یا حتی دخالت در جابجایی اطلاعات نداشته و فقط جهت پیکربندی و ذخیره ی اطلاعات مهم استفاده شده است ژنراتور دستگاه سی تی اسکن: وظیفه این واحد تهیه ی ولتاژ حداکثر 140 کیلو ولت با توان 50 کیلو وات برای تغذیه ی تیوب اشعه ایکس و مانیتور و کنترل آن را به عهده دارد. همچنین کنترل و درایو موتور چرخنده ی تیوب و کنترل میزان جریان یا به اصطلاح کادر درمانی mA را به عهده دارد. در برد کنترلر از دو عدد FPGA استفاده شده، از FPGA دوم هم به عنوان سوپروایزر FPGA اول استفاده شده است و هم به عنوان بافر ورودی و خروجی ها. علت انتخاب FPGA قابلیت اطمینان بالا نسبت به پردازنده های میکرو کنترلری در محیط به شدت پر نویز داخل دستگاه است.

• دارای گانتری با قطر دهانه 720mm و میزان زاویه 30 درجه.و میزان زاویه 30 درجه.و میزان زاویه 30 درجه.
• دارای تیوب و ژنراتور با ظرفیت حرارتی 5.3MHU، توان خروجی ژنراتور 50KW، محدوده ولتاژ خروجی 80، 100، 120، 140 KV، محدوده جریان خروجی ژنراتور 10 – 420 mA و مدت زمان اسکن پیوسته در 100 ثانیه.
• دارای تعداد 32 ردیف دتکتور که هر دتکتور تعداد 21504 المان دتکتور و محدوده پوشش هر دتکتور 20mm می باشد.
• دارای تختی که وزن قابل تحمل آن 205Kg می باشد و محدوده حرکت طولی تخت 177cm می باشد.
• کنسول این دستگاه می تواند 12 تصویر را در یک ثانیه بازسازی کند و ابعاد ماتریس بازسازی آن 1024×1024 بوده که قابلیت نرم افزاری سیستم تنظیم اتوماتیک mA را دارد

دستگاه سی‌تی‌اسکن EDP-16 با ترکیبی از فناوری‌های پیشرفته، طراحی کاربرپسند و قابلیت‌های متنوع، گزینه‌ای ایده‌آل برای مراکز درمانی و بیمارستان‌ها است. این دستگاه با ارائه تصاویری با کیفیت بالا و دقت بی‌نظیر، به پزشکان در تشخیص و درمان مؤثرتر بیماری‌ها کمک می‌کند.
